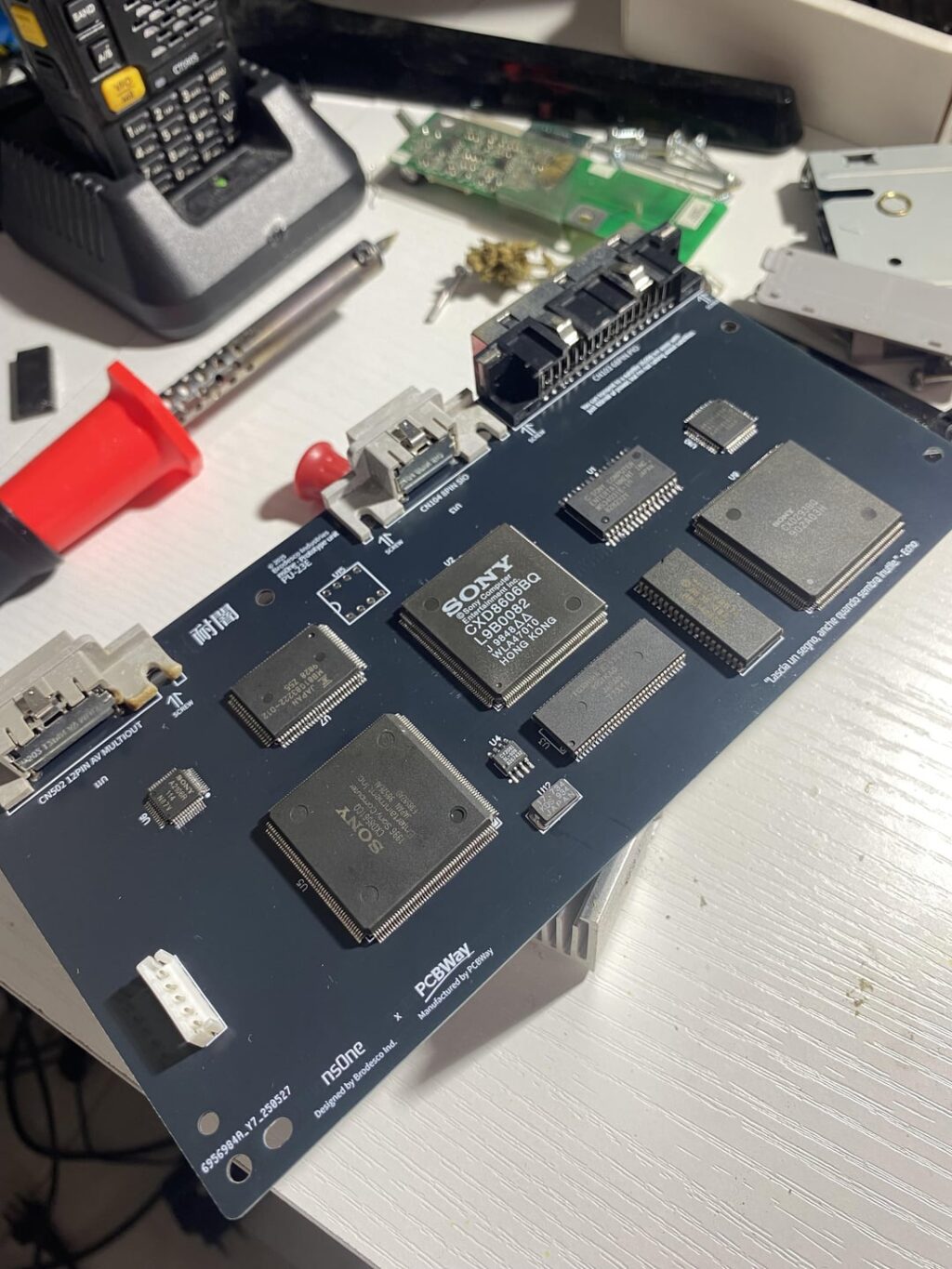

Недавно инженер электроники Лоренцо Бродеско представил прототип nsOne — говорится, что это первая кастомная материнская плата для PlayStation 1, разработанная за пределами Sony с момента выпуска консоли тридцать лет назад. Эта полностью работоспособная плата совместима с оригинальными чипами PlayStation 1 и может быть вставлена в оригинальный корпус консоли, символизируя значительное достижение в области обратного проектирования для культовой консоли, выпущенной в 1994 году.
Материнская плата от Бродесско не является смоделированной или FPGA-производимой копией — это подлинная печатная плата, специально разработанная для работы с настоящими компонентами PlayStation 1, такими как CPU, GPU, SPU, RAM, осцилляторы и регуляторы напряжения. Эта материнская плата стала результатом более года работы по обратному проектированию, начатой Бродесско в марте 2024 года после обнаружения неполной документации при ремонте единицы PlayStation 1.
В своем посте о проекте на Реддите Бродеско объяснил, что это не эмулятор, FPGA или современная реплика. Вместо этого он описал его как настоящую материнскую плату, разработанную для работы с оригинальными чипами PlayStation 1.
Для некоторых энтузиастов PlayStation 1 этот проект привлекателен, поскольку кастомная материнская плата позволяет владельцам неисправных консолей восстановить свои системы путем переноса оригинальных микросхем с вышедших из строя плат на новые, рабочие. Поскольку оригинальные материнские платы PS1 более подвержены сбоям после тридцати лет использования, замена плат может продлить срок службы этих старинных игровых устройств без необходимости эмуляции.
В проекте nsOne, прозванном ‘Not Sony’s One’, используется смешанный дизайн по образцу материнских плат серии PU-23 от моделей PlayStation SCPH-900X. Однако он возвращает параллельный порт, который Sony исключила в более поздних версиях. Broescow переработал исходную двухслойную печатную плату PCB в четырехслойную, сохраняя те же размеры.
Инициатива привлекла интерес как среди любителей ретро-игр, так и в технических медиа. После ее раскрытия появились статьи на таких платформах, как Hackaday и TimeExtension, а также других изданиях. Кампания на Kickstarter для финансирования создания и тестирования прототипов собрала 5774 евро (примерно $6684) от 65 сторонников к 5 июня 2025 года.
Инициатива nsOne является частью процветающего сообщества DIY-решений для улучшения оборудования PlayStation 1. Среди заметных недавних проектов — Picostation, эмулятор оптических дисков (ODE), построенный на базе Raspberry Pi Pico, что позволяет консолям PlayStation 1 играть в игры с SD-карт вместо оригинальных дисков. Другие популярные варианты ODE, такие как MODE и PSIO, завоевали популярность среди энтузиастов ретроигр, предпочитающих игру на подлинном оборудовании. Тем не менее, по мере увеличения возраста оптических приводов эти решения становятся все более необходимыми для тех, кто сталкивается с неисправностями приводов.
От работы по ремонту до проекта обратной разработки
Проще говоря, Броеско аккуратно снял слои оригинальной материнской платы классической игровой консоли, чтобы раскрыть ее внутреннюю структуру. Затем он сравнил видимые схемы с техническими данными и руководствами пользователя компонентов для понимания архитектурного дизайна.
В своей кампании на Kickstarter Бродеско отметил, что обнаружил либо недостаточную, либо вовсе отсутствующую документацию по первоначальной материнской плате. Это открытие послужило толчком к обширному проекту документации, включающему тщательное отслеживание всех соединений на плате и создание сложных многослойных диаграмм, отражающих расположение схемы.
Используя оптическое сканирование и тщательное ручное перерисовывание, Brodescо воссоздал схему PlayStation 1 с помощью современного программного обеспечения для проектирования печатных плат (PCB). Этот трудоемкий процесс включал в себя разработку точных символических представлений каждого компонента, правильное отображение их контактов и определение или создание подходящих шаблонов для запатентованных компонентов Sony, которые никогда официально не раскрывались общественности.
Бродерско также отметил минимальную структуру, которую он называет фундаментальной основой (essential foundation), необходимой для запуска консоли без необходимости изменений в BIOS. Это упрощает процесс разработки и гарантирует полную совместимость.
Изображение макета, изображенное на фотографиях, подтверждает размещение выводов чипа и коннектора, все заново переработанные. По словам Бродерско, разрабатывается усовершенствованная версия с полной многослойной трассировкой и законченной компоновкой.
Согласно посту Бродеско на Kickstarter, целью его проекта является разработка детальной документации, файлов дизайна и готовых чертежей для производства рабочих материнских плат.
Документы и чертежи дизайна, которые создает Brodesco, станут вечной данью уважения PlayStation 1, сохраняя её уникальное оборудование для будущих энтузиастов. Это стремление воплощает уважение к PS1, ретро-аппаратуре и идею о том, что один человек способен создать кажущееся недостижимым.
